金属粉末成形技术在发展数千年的汗青之后(最早在古埃及发现氧化铁烧制的金属制品，，纪元前3000年)，，但是要谈到大量制作还是在19世纪初的50年代起头，，然而爱迪生发现电灯促使了粉末冶金(Powder Metallurgy, PM)的工业进取 – 钨灯丝的制作已经是20世纪之初(1909年)，，随后铁与铜金属的粉末压抑与烧结(Press and sinter)便随工业革命的带头迅速取代传统金属加工的步骤，，尤其是在铸造和铸造的齿轮件；在近代约50年前(1960-1970年)，，金属粉末成形技术迎来了两个重要的年轻成员，，金属粉末注射成形(Metal – powder Injection Molding)与金属增材制作(Metal Additive Manufacturing)，，更是成为人类有史以来最顶尖的大量金属零件制作工艺。。请随Dr. Q的随后注明来相识这三个现代主流金属粉末成形技术。。最重要结论l金属粉末成形技术的主题是粉末科学，，这是重中之重；l粉末压抑与烧结法(PM)，，成形过程的光滑剂(成形助剂)不超过3wt%，，烧结后零件密度在85-95%相对密度、、、理论没有致密层、、、几何状态为2-2.5D的大批量制品，，适合单笔订单大于10万件的月产能；l传统压抑成形的粉末硬度低必须拥有塑性变形能力，，较硬质粉末与硬质合金的粉末冶金必要的成形助剂含量较高，，因而也必要长功夫的脱脂；l金属粉末注射成形(MIM)，，由于粉末藐小导致黏结剂(成形助剂>6wt%)较多，，烧结后零件密度大于98%相对度、、、理论形成致密层、、、几何状态为3D的批量制品，，适合单笔订单大于1万件的月产能；l金属增材制作(MAM)，，烧结后零件密度大于98%相对密度、、、理论没有致密层、、、几何状态为3D的少量制品，，适合1~1000件以内的月产能。。成形助剂凭据MAM工艺分歧而有区别。。1.对于PM/MIM/MAM所使用的粉末可不成以共享？？？为什么？？？答：：如图1所暗示，，三大主流金属粉末成形技术使用的粉末粒径散布，，其中PM最粗壮、、、MIM最藐小，，增材制作则居中(蕴含图中的Binder Jet, PBF-LB, PBF-EB, and DED)。。
图1.分歧的粉末成形技术使用分歧粒径散布的金属资料粉末把稳到PM和MIM工艺用的粉末颗粒都和MAM工艺用的有交互重迭，，其中MAM说的DED(定向能量沉积)其实就是已经惯用的粉末热喷涂，，这种工艺在炼钢厂早就用来修复轧钢的滚轧柱，，经过调整批改设备成为3D打印用的技术；粗粉的使用能够理解，，同样在细粉使用在增材制作也能够，，但是固化3D建模的能量功率要降低，，因而选取更低功率的激光和光斑(目前能够使用d50在3-5um的超细粉末，，每层打印能够节制在0.01mm)，，或改用低温的喷射粘结剂，，成形後再使用無差別高溫燒結固化得到最終零件。。l生坯中至少的80%(同样材质以重量比即可，，分歧材质的混合粉末必须换算成体积比)粉末粒径小于30μm以下，，同时生坯中的固体粉末堆积率>45vol%(体积分率)，，才可能精准的以阿基米得道理来推算最终产品的尺寸；l因而PM和MAM的部门技术是没有法子推算其生坯与烧结坯的尺寸比例关系；l各类技术发展所使用的粉末粒径有肯定的区隔，，无法混合使用；l大于50μm以上的金属粉末所拥有的烧结驱动力(Drive force of sintering)大幅降低，，无法有效的大领域烧结并且融合再一路，，这导致尺寸节制的方式不容易推算其数学模型，，滋扰成分太多；lPM的压抑后尺寸和烧结后的尺寸误差仅为千分之2(0.2%收缩率)，，重要是凭据经验累积；MAM使用熔融法令是精准地节制激光光斑和熔池，，尺寸的误差约在0.5%；MIM与MAM烧结法选取MIM粉末制作成喂料，，粉末的粒径(>80%)小于30μm，，能力在正确的预测烧结后的产品尺寸。。2.请单一描述PM/MIM/MAM的工艺流程图，，并比力之。。答：：2.1 PM (Press and Sinter)粉末压抑与烧结法的流程图如图2所暗示，，主力设备是仅能进行高低闭合活动的压机。。这是一个近乎尺度法式的流程，，已经有超過百年的汗青，，进取模具的设计和模架机构使PM制品越来越精密且复杂。。
图2.粉末压抑与烧结法(PM)的工艺流程图2.2MIM金属粉末注射成形在1972年MIM工艺发现至今甫届满50周年，，这工艺尚未实现尺度化但已经指日可待。。将金属零件能够被如塑料注射一样的制作出来，，这引起金属加工与塑料制品业的不小震惊与纷扰!MIM成形的重要设备就是注射机，，并须依附精密的模具和流动优良的喂料填充得到生坯，，最终经过脱脂烧结得到金属零件。。如下图3所暗示。。
图3.金属粉末注射成形(MIM)的工艺流程图

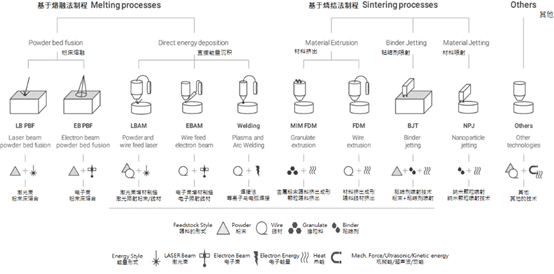

2.3MAM以金属粉末做为增材制作成形的方式目前有很多的方式，，如图4所暗示。。大体分成三大类，，即将金属粉末直接熔融法制程(Melting process)和烧结法制程(Sintering process)，，这些技术没有统一的尺度，，不外随着技术的演变，，也逐步将资料、、、设备与步骤明显分类，，并朝着更小的堆积层分辨率迈进，，使用较小领域的激光光斑、、、低温成形(喷胶打印)、、、高温同步固化，，逐步扩大产品量产的利用领域以及产出效能的提升，，或是朝更高分辨率前进。。
图4.金属增材制作(MAM)的工艺流程图3.請以资料、、、能量亏损和零件机能描述PM/MIM/MAM的工艺差異性答：：lPM的粉末在没有经过烧结的再回利用是能够的，，但由于压抑后的粉末变形度分歧，，重要是粉末在膜腔内堆积与压抑作使劲导致壳层效应(外壳密度高、、、芯部密度低)，，只能降级使用而无法再度混合于同级正式量产品的出产上；lMIM的喂料在屡次使用会分化并降低流动性，，但能够经过适当的调整补救，，只有不经过烧结，，即就是脱脂后的棕坯(生坯经过脱脂)仍能够破碎回收再制，，但生坯(仅注射后)、、、棕坯必要分辨隔进行回收，，要成立严格的回收喂料机制；lMAM的粉末或是喂料是有分辨的，，熔融法的激光由于光斑能量密度高，，不论是烧结还是熔融的过程会有少量跳火、、、小颗粒粉末部门团圆的景象，，要反复使用时必须先筛滤过团圆的粉末，，并且使用肯定比例的新旧粉混合；间接烧结法使用粘结剂沾粘，，一样会造成粉末团圆景象，，反复使用也必必要过滤；别的使用MIM喂料丝打印后尚未烧结前的生坯或是脱脂后坯，，都不宜回收使用，，重要是重制丝材的技术和设备并不遍及，，建议报废或是集中数量贩卖给MIM喂料制作商回收。。4.PM/MIMMAM的产品特点差距处在哪？？？答：：4.1 PM製品如圖5所展示的PM製品，，產品的維度大多是2D，，只有少部门斜面或非高凳捉向特徵能够借助模具的設計與後加工輔助实现2.5-3D造型。。

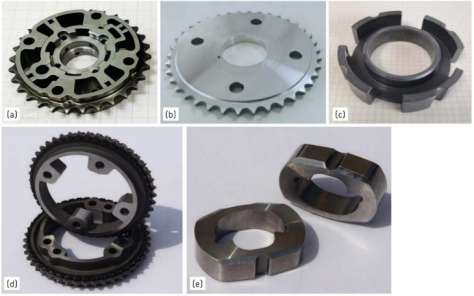

5. 每件产品的重量都超过100g以上的分歧PM制品展示，，：：(a)VVT(可变气门正时）转子/链轮；(b)铝合金链轮；(c)软磁定子；(d)橡胶包覆进/排气凸轮轴定子链轮(本零件荣获世界PM2018产品奖)；(e)密度≥7.53 g/cm3的进攻块(本零件荣获世界PM2018产品奖)，，所有照片均由孝感东睦集团NBTM提供。。4.2 MIM製品MIM制品如图6所暗示，，都是一些状态复杂的零件且产品重量没有超过50g，，大部门都低于10g甚至有0.5g的小产品。。 图6.
MIM制品的样品展示(Dr. Q的MIM样品盒)4.3 MAM制品图7为MAM的最新微米级3D打印(资料提供系由江苏云耀深维科技有限公司www.aixway3d.cn)，，这是地表上最精密的SLM打印制品以及工艺。。其他大型件我们就省略不谈，，增材制作的制程能力已經迅速追趕PM/MIM並大幅度的超过(只必要一部打印機便能够取代亢長的製造法式)。。
圖7.MAM的最新微米級3D打印5. PM/MIM/MAM工艺的产出能力答：：如图8极度浅易易懂的暗示三个工艺的产出能力特色。。PM仅能制作中度复杂特点，，但能制作大件/量大的订单；MIM能够制作复杂特点产能很大，，但是重量不大；MAM则是数量不多，，但制品的重量和复杂度都没有限度。。出格是MIM正本仅是取代精密铸造(Investment casting, 又称熔模铸造、、、失蜡铸造或脱蜡铸造)，，但是逐步有侵入老迈哥PM的领域，，将来会越发大零件重量与尺寸的制作能力。。
图8.三大粉末成形技术的产出能力暗示图6.什么是d50(粉末均匀粒径的中值)？？？答：：请见下图9所暗示，，这是常见的激光粒度仪检验后的综合数据、、、表格与图形。。这图是极度重要的粉末机能汇报，，肯定要相识之中的含意。。

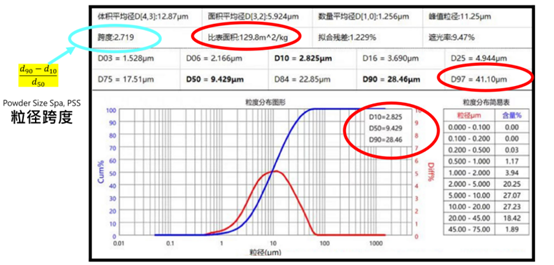

图9.粉末激光粒度分析仪检验后所获的图表lDXX(亦有小写dxx)指的是均匀粒径的累积数值，，其中XX是由0~100之间的数字，，暗示本批丈量粉末颗粒数总量数字，，当粉末体是均质物质可所以重量比也能够理解为颗粒个数比，，使用的是以含量%暗示(蓝色曲线)。。lD10通常是累积到10%，，D50到50%，，以此类推。。天然状态下粉末的颗粒总数会行成高斯散布状态(红色曲线)，，易即趋于中央值最多。。l因而有四个重要的数值必须观察：：nD10 -这是能够作为最小粉末均匀粒径的凭据，，通常小于D10以下的粉末颗粒都很轻微，，不外D10不能太小，，过多藐小的颗粒会导致制程中设备的高度摩擦，，并使喂料容易摩擦热裂解；nD50-粉末均匀粒径中值是整批粉末的代表数值，，这是整批粉末中颗粒最多的领域荟萃后均匀数，，采办粉末与数学运算的基础数据；nD90-这是较大粉末均匀粒径的代表，，由此起头必须节制D90-D100粉末数量的百分比nD97-这是最大粉末粒径的限度前提，，也有部门仪器是暗示D99或D100，，大颗粒粉末数量过多会造成产品质量的滋扰，，随后将注明。。l比理论積能够代表受測粉末的整體性質，，此數字月大代表粉末D50越朝細小前進，，小的粉末有比較大的數量並造成比理论積增大，，因而會導致成形過程的阻力(模具、、、工具與治具的磨損，，送料困難)l跨度，，粉末跨度越大，，會導致產品的孔隙度的增长與理论缺点，，重要在於大顆粒與小顆粒在燒結驅動力的差異，，較小粉末團聚很快緻密，，但位於較小粉末堆中的大顆粒難以燒結收縮，，缺点便產生如圖10所暗示。。

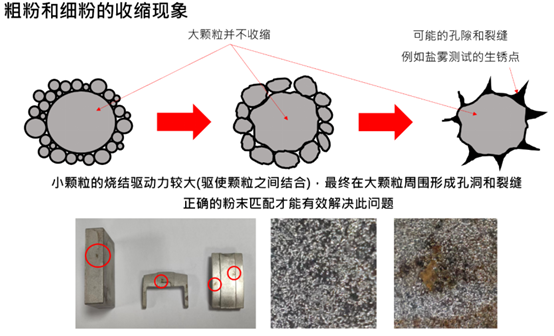

图10.粉末颗粒过大造成产品的理论与内部孔隙7.对于PM/MIM/MAM工艺的綜合差距分析答：：固然在前面已经有所描述，，但仍将各项比力参数整顿搁置于表2所示。。由于MAM是分辨为两大类别，，熔融法比力左袒PM使用较大颗粒粉末，，而烧结法令是使用与MIM相近的颗粒粉末，，近年来MAM技术的发展到极小(能够接打印心脏血管用影象合金支架，，直径约0.1mm中空特点，，德国技术)，，到直接打飞机的尾翼与同党的大形结构(超过百公斤，，大陆开发的指向性激光打印设备)，，都已经超过PM/MIM的尺寸与重量限度(高低限)，，同时还做到模造技术无法成型的网格或是晶格结构(统称拓朴结构)，，请读者把稳。。表2. PM/MIM/MAM工艺的差距性
| 制程 | PM | MIM | MAM |
| 零件几何造型 | 2~2.5D | 3D | 3D |
| 特点细节阐发 | 0.5mm | 0.01mm=10um | 0.05mm/层(最小) |
| 最薄厚度特点 | >1mm | >0.08mm | >0.1mm |
| 中空结构 | 不成 | 可 | 可 |
| 理论致密层 | 无 | 有(0.01-0.1mm) | 无 |
| 格子网状结构 | 无法 | 极难 | 可 |
| 零件的尺寸公差 | +/-0.1% | +/-0.3% | +/- 0.3% |
| 黏結劑/成形助劑(wt%) | <5% | 6-20% | <5% |
| 粉末粒度(Mesh #, μm)* | -100#, +300#75-150μm | -500#0.5-30μm | -100#, +300#(PBF-EB)-400#, +500# 15-53μm (PBF-LB)-500#, <30μm (烧结法) |
| 粉末筛分 | 筛网 | 筛网与气流筛 | 筛网 |
| 粉末粒度质量检验 | 筛网+激光粒度分析 | 激光粒度分析 | 筛网+光粒度分析 |
| 粉末状态检验 | 光学显微镜(OM) | 电子显微镜(SEM) | 电子显微镜(SEM) |
| 粉末流速检验 | 霍尔流速计与安眠角测试 | MFI熔指仪测试喂料 | 霍尔流速计与安眠角测试 |
| 粉末圆球度 | 0.4~0.6 | >0.65 | >0.85 |
| 成形时粉末移动距离 | 1-50mm不等 | >500mm | 铺粉后险些不动 |
| 烧结坯相对密度 | 75~80% 使用粉末而定 | >98% 通用 | >98% DLM可近100% |
| 代表金属资料 | 铁、、、铜为主的合金钨重合金、、、不锈钢 | 铁系,不锈钢,钛,铜,钴,钨,镍等系列合金 | 不锈钢,钛,钴合金种类少 |
| 出产效能 | 高/极高 | 高/极高 | 慢 |
| 产品重量 | 5~50,000g | 0.001~5,000g | 0.5~100,000g |
| 设备主力 | 压机/模架/模具 | 注射机/模具 | 各式打印机 |
| 制程 | PM | MIM | MAM |
| 零件几何造型 | 2~2.5D | 3D | 3D |
| 特点细节阐发 | 0.5mm | 0.01mm=10um | 0.05mm/层(最小) |
| 最薄厚度特点 | >1mm | >0.08mm | >0.1mm |
| 中空结构 | 不成 | 可 | 可 |
| 理论致密层 | 无 | 有(0.01-0.1mm) | 无 |
| 格子网状结构 | 无法 | 极难 | 可 |
| 零件的尺寸公差 | +/-0.1% | +/-0.3% | +/- 0.3% |
| 黏結劑/成形助劑(wt%) | <5% | 6-20% | <5% |
| 粉末粒度(Mesh #, μm)* | -100#, +300#75-150μm | -500#0.5-30μm | -100#, +300#(PBF-EB)-400#, +500# 15-53μm (PBF-LB)-500#, <30μm (烧结法) |
| 粉末筛分 | 筛网 | 筛网与气流筛 | 筛网 |
| 粉末粒度质量检验 | 筛网+激光粒度分析 | 激光粒度分析 | 筛网+光粒度分析 |
| 粉末状态检验 | 光学显微镜(OM) | 电子显微镜(SEM) | 电子显微镜(SEM) |
| 粉末流速检验 | 霍尔流速计与安眠角测试 | MFI熔指仪测试喂料 | 霍尔流速计与安眠角测试 |
| 粉末圆球度 | 0.4~0.6 | >0.65 | >0.85 |
| 成形时粉末移动距离 | 1-50mm不等 | >500mm | 铺粉后险些不动 |
| 烧结坯相对密度 | 75~80% 使用粉末而定 | >98% 通用 | >98% DLM可近100% |
| 代表金属资料 | 铁、、、铜为主的合金钨重合金、、、不锈钢 | 铁系,不锈钢,钛,铜,钴,钨,镍等系列合金 | 不锈钢,钛,钴合金种类少 |
| 出产效能 | 高/极高 | 高/极高 | 慢 |
| 产品重量 | 5~50,000g | 0.001~5,000g | 0.5~100,000g |
| 设备主力 | 压机/模架/模具 | 注射机/模具 | 各式打印机 |
8.PM/MIM主力设备比力答：：PM/MIM的工艺流程在前都已经叙述，，重点的比力将放在设备对于原料制备、、、生坯成形、、、热法式三大部门来做比力，，读者能够知晓两个制程的差距。。l原料制备n粉末的制程分歧。。PM粉末大多使用还原法与水雾化法，，拥有比力大且理论不规定、、、粗糙的个性，，必要的在于粉末有塑性变形能力以使压抑过程可能相互产朝气械冶金，，其中海绵状金属是还原后的资料重要状态，，必须经过破碎研磨过程，，水雾化则是使用中压水、、、大的喷嘴将资料喷出成粉；MIM的主流粉末获得已经是选取气雾化法(Gas atomization)改进成为气水结合雾化法(Gas with water atomization)，，利用高压力的水、、、较小的喷嘴(孔直径>3mm)援手气雾化粉急剧冷却并将粉末破碎的更藐小。籲硬质合金都是利用还原法获得后再进行研磨细化，，不论PM/MIM都一样；n羰基法令仅用在铁、、、镍的高纯粉末之获得；钛合金与高活性合金的MIM粉末就必须选取气体珍视的方式；n粉末与成形助剂的混合。。PM大多产用单一的滚筒混合，，大多选取干式混合，，除了硬质合金以溶剂选取湿法混合；MIM就分为水基(金属较不选取水以免生锈)、、、蜡基、、、塑基三种聚合物的增长来制作注射用的喂料，，因而MIM原料制配设备远高于PM的设备，，产出效能也比力低。。l生坯成形nPM使用立式压机凭据产品尺寸巨细，，搭配模具和模座的设计甚至必要高度高于5米以上，，重要在制品的阶段多层(模具凭据必要分为多段高低，，上冲头子前最多3段、、、下冲头最多5段)设计，，并可能利用侧向气缸来协助额外的产品特点需要，，重要还是PM的工艺粉末流动性无法如液体传送均匀的压力；MIM的喂料由于加热后产生液化，，因而能够均匀的传送成形压力使产品密度均匀。。nPM的压机设备价值不比MIM注射机便宜，，在设备选型上更为复杂；n因而PM着重在模架与模具的搭配，，比起MIM直接选取塑料用的模具较为复杂；l热法式 – 第一步与第二步脱脂nPM的粉末粒径大导致孔隙大，，加上成形助剂占比很小，，因而不必要脱脂(或称排胶)；n硬质合金就必须如MIM的方式缓慢的在低温(>600℃)以每分钟0.5-1℃、、、并分段保温缓慢的脱脂；nMIM目前选取二步式脱脂，，凭据黏结剂的分歧，，第一步脱脂对于蜡基料首先要进行溶剂脱脂(低于60℃的溶剂中浸泡)，，而塑基料则进行酸催化脱脂(90-140℃)，，而后脱除渣滓高温骨架剂则在真空烧结炉或是正压炉(陆续式或批次式)进行第二步热脱脂到600℃才齐全到脱除黏结剂并维持产品几何特点的对称性；l热法式 – 烧结nPM大多不使用批次炉不代表不成用，，重要PM制品重量大、、、数量重大，，必要较为经济型的烧结方式，，网带炉、、、推舟炉为重要，，温度并高于1200℃为主。。烧结炉的珍视气大多以氨(NH3)分化得到氮气与氢气；n硬质合金大多使用石墨真空炉，，烧结温度要大于1500℃，，气体使用氮气与真空不用气体；nMIM分为两大炉型，，批次型的石墨或金属热场真空脱脂烧结炉以及陆续型的陶瓷热场步进梁(Walking beam)陆续炉，，烧结温度在1250-1400℃之间，，石墨热场炉使用氩气与氮气两种、、、金属热场炉与步进梁陆续炉均使用氢气与氩气与氮气三种气体。。
